实验4-网络冗余

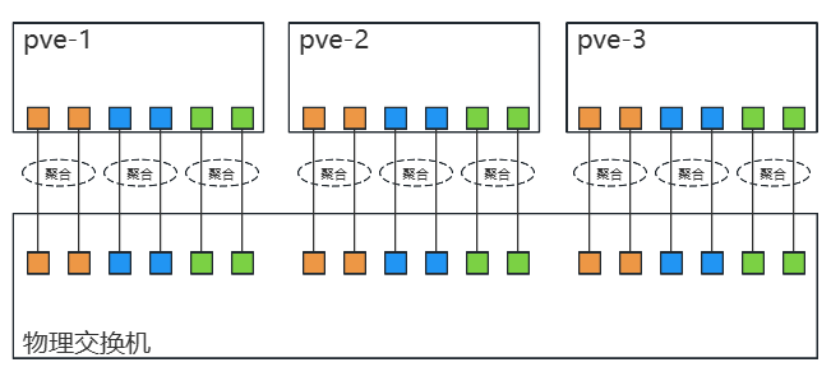

实验3实现了网络分流，但单个网卡出现故障时，会导致对应流量中断。在生产环境中，通常使用链路聚合等技术预防网络中的单点故障。考虑到网络冗余，服务器的组网方式如图所示。

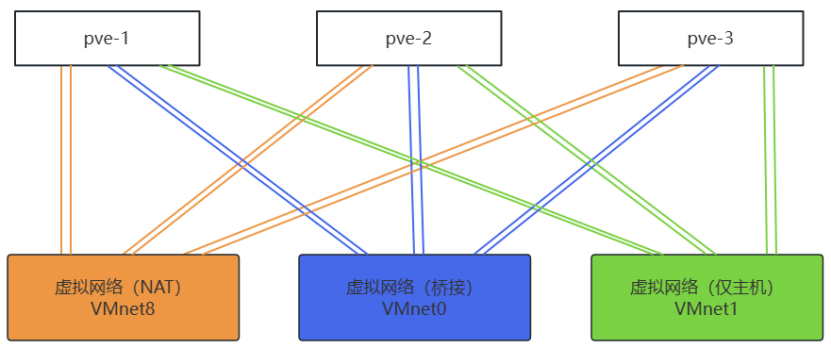

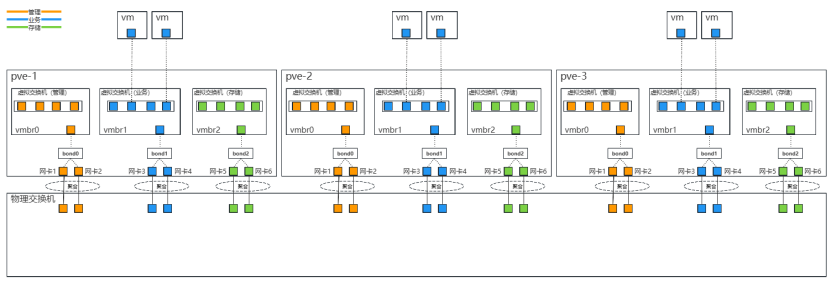

基于物理组网，使用Workstation进行模拟，实验拓扑如图所示。
参考文档：
Proxmox VE + Ceph 超融合项目实战（第七部分：Ceph分布式存储）
超融合云平台需要3台服务器，若无物理机，可用虚拟机模拟实验。PVE版本为7.3，PVE 7底层基于Debian 11操作系统。

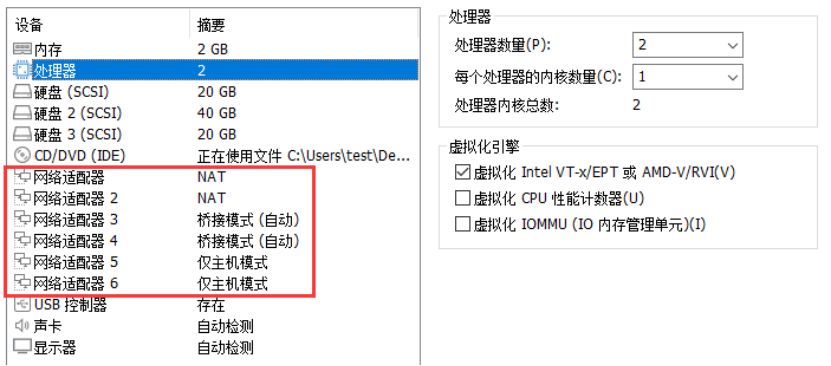

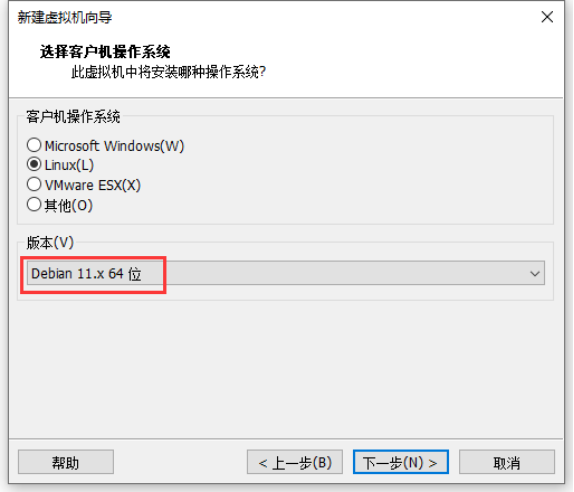

在Workstation创建一台虚拟机pve-1，配置如下：
注意：CPU需要勾选虚拟化，网络适配器1和2使用默认的NAT网络，网络适配器3和4使用桥接网络，网络适配器5和6使用仅主机网络。虚拟机创建完成后，第一块20G的硬盘用于安装PVE系统，再添加一块40G的硬盘用于Ceph分布式存储，一块20G的硬盘用于Ceph缓存。

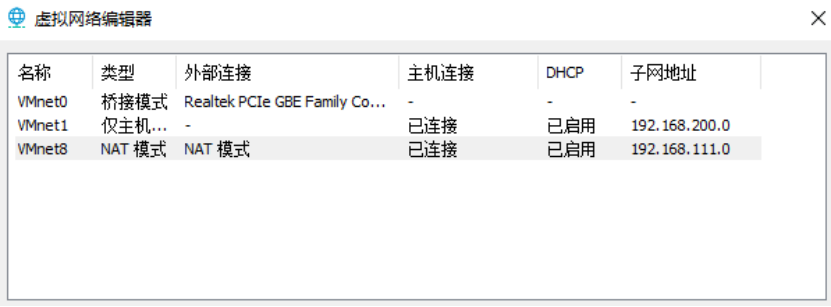

网络信息（实验时不要照抄本表格，根据实际环境设置）
| NAT网络VMnet8 | 192.168.111.0/24 |
| 桥接网络VMnet0 | 10.168.2.0/24（需要查看物理网络） |
| 仅主机网络VMnet1 | 192.168.200.0/24 |
注意：若桥接带认证的无线网络，会存在无法桥接的问题，导致VMnet0虚拟网络无实际网络功能；建议桥接有线网络，不会有任何问题。

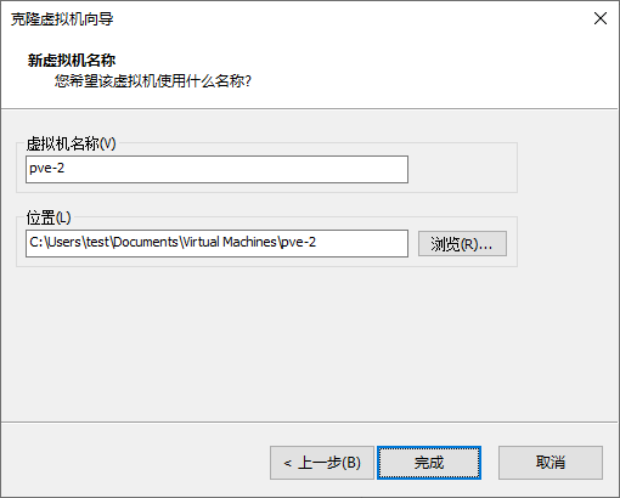

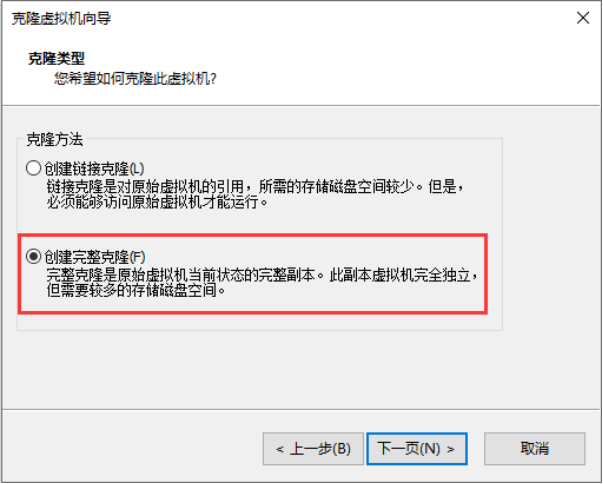

pve-1创建后，可以通过克隆的方式依次快速生成虚拟机pve-2和pve-3。克隆方式选择“完整克隆”。

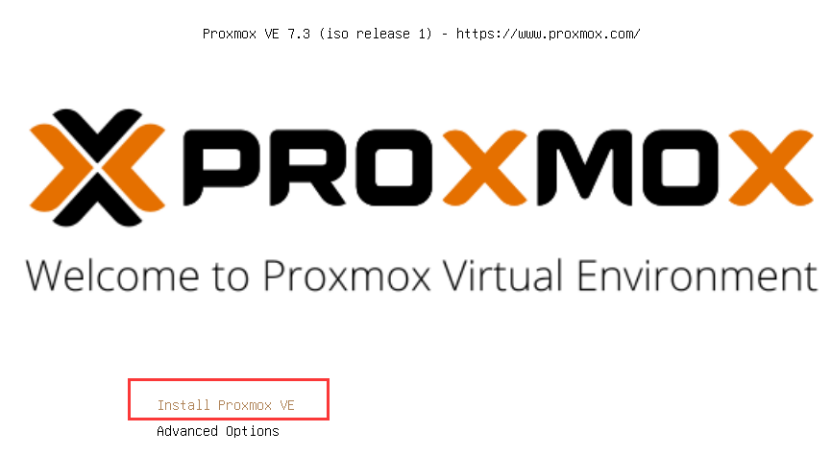

1、开机，安装PVE虚拟化系统

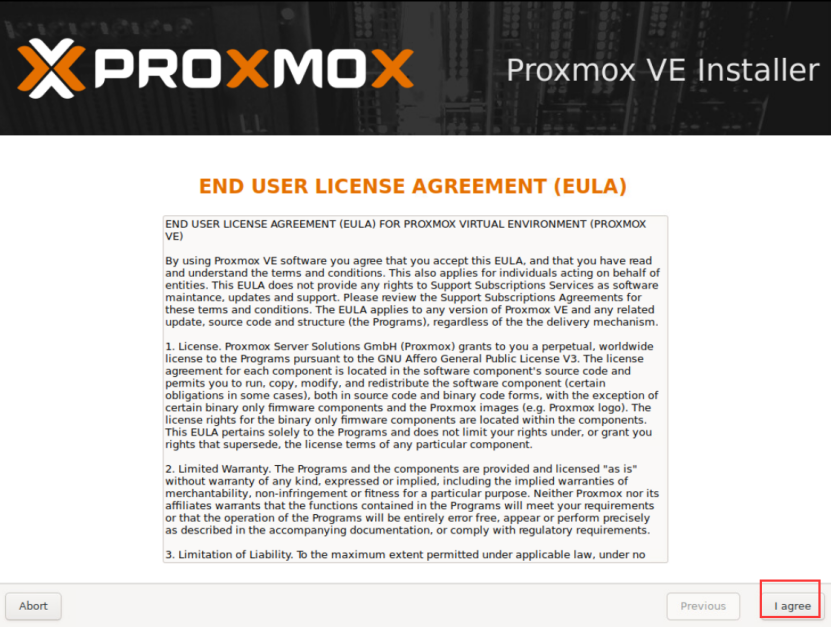

2、同意协议

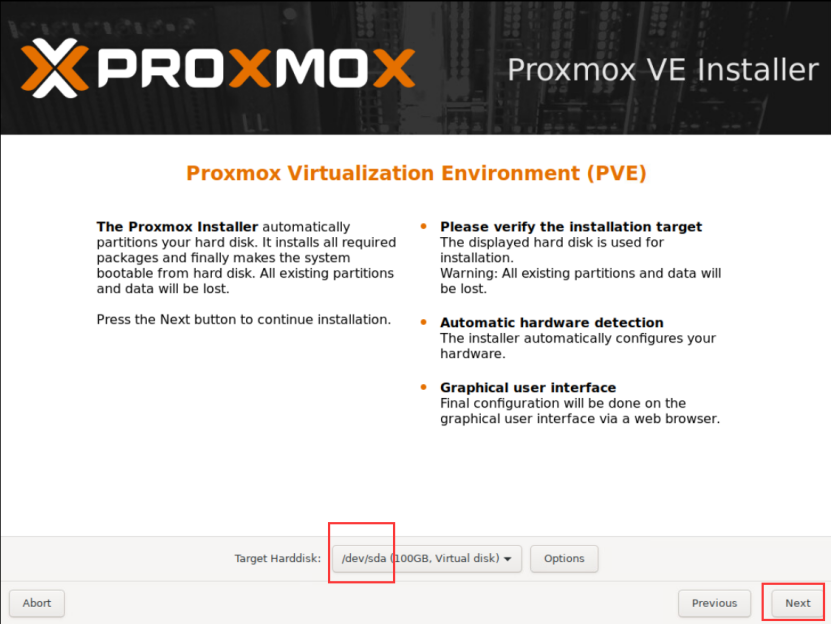

3、系统默认安装在第一块磁盘sda上

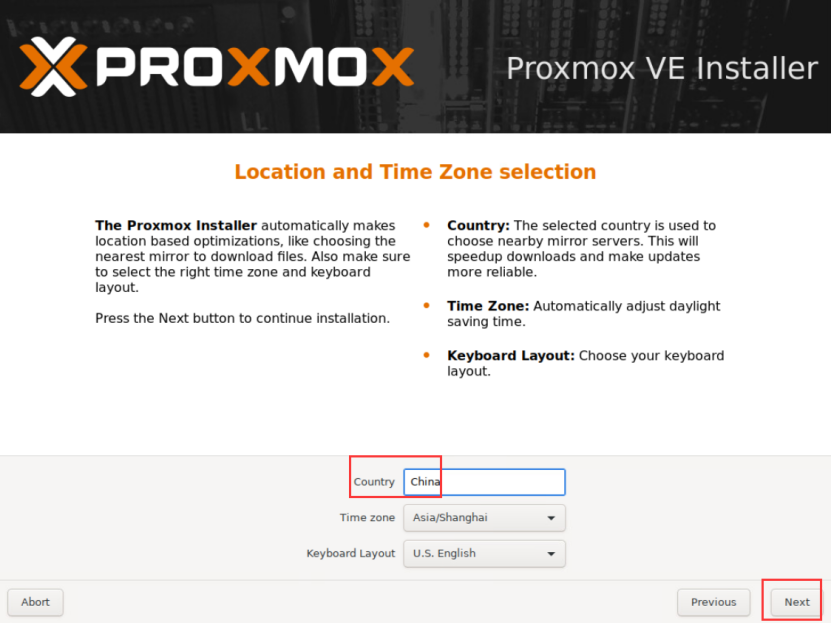

4、选择国家和时区

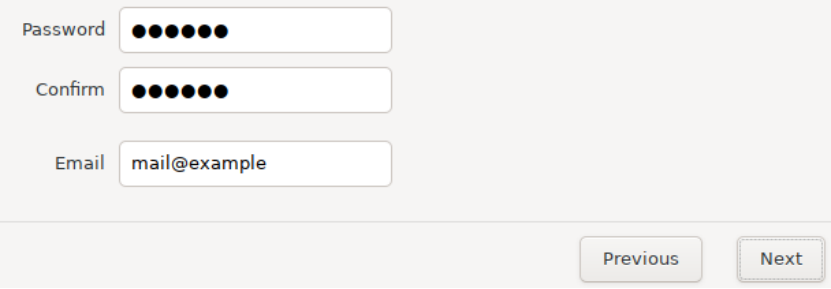

5、设置root密码为123456和邮箱

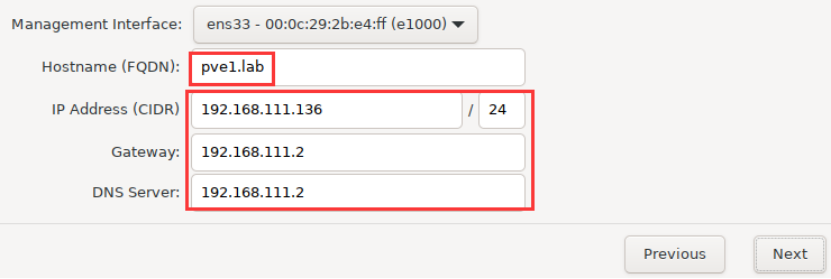

6、设置网络
服务器目前有6块网卡，一定要选择第一块网卡ens33，自动获取NAT网络分配的IP地址（注意网关和DNS一定要正确），域名自定义，例如pve1.lab（另外两台分别为pve2.lab、pve3.lab）其余5块网卡不需要设置。

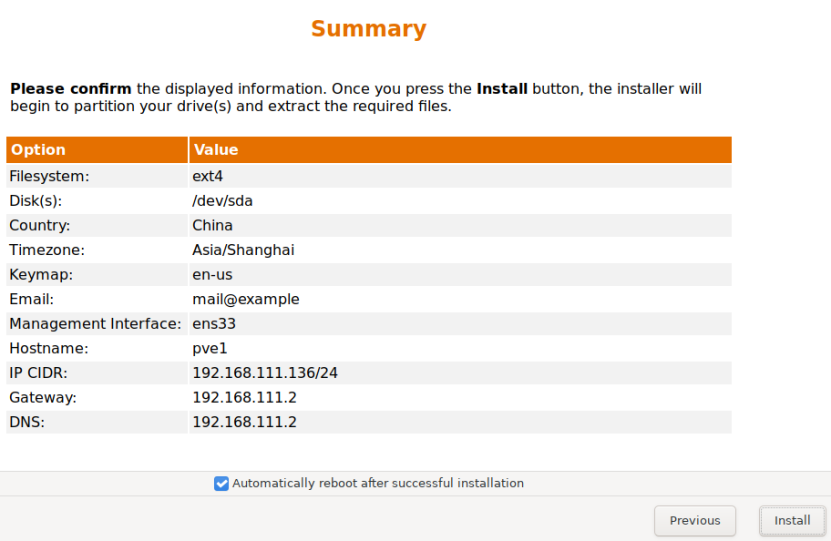

7、开始安装

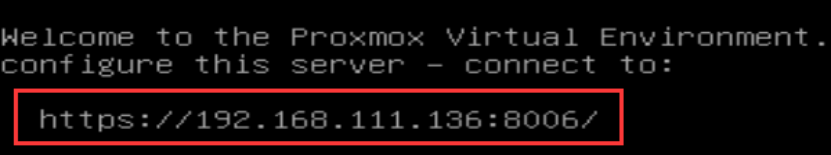

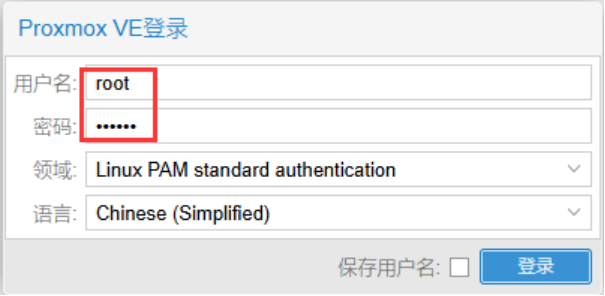

8、节点安装结束后自动重启，根据提示，浏览器登录网址即可进入Proxmox管理界面。

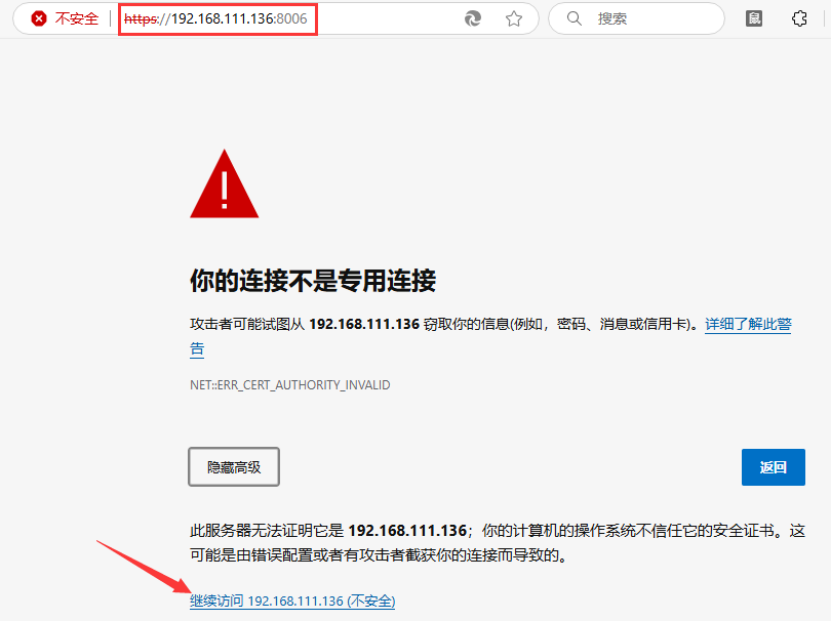

需要信任才能正常访问
pve-2和pve-3的安装过程与pve-1类似，实验时管理IP地址根据实际网络环境配置，不要照抄文档中的IP地址。
| 虚拟机名称 | 管理IP | 域名 |
| pve-1 | 192.168.111.136 | pve1.lab |
| pve-2 | 192.168.111.137 | pve2.lab |
| pve-3 | 192.168.111.138 | pve3.lab |
9、配置国内源

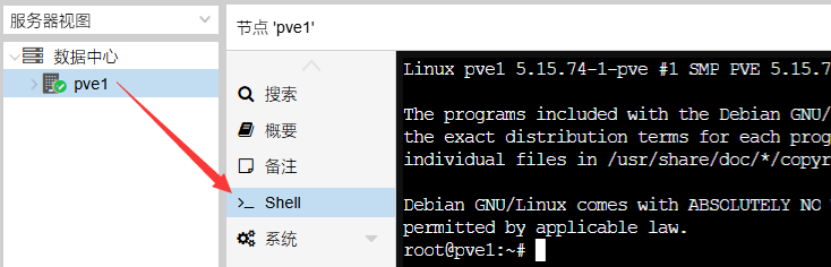

进入控制台
依次粘贴如下3条命令
#1
mv /etc/apt/sources.list.d/pve-enterprise.list /etc/apt/sources.list.d/pve-enterprise.list.bak
#2
echo “deb https://mirrors.ustc.edu.cn/proxmox/debian/pve bullseye pve-no-subscription” > /etc/apt/sources.list.d/pve-no-subscription.list
#3
cat > /etc/apt/sources.list <<EOF
deb http://mirrors.ustc.edu.cn/proxmox/debian/ceph-quincy bullseye main
deb http://mirrors.aliyun.com/debian/ bullseye main non-free contrib
deb-src http://mirrors.aliyun.com/debian/ bullseye main non-free contrib
deb http://mirrors.aliyun.com/debian-security/ bullseye-security main
deb-src http://mirrors.aliyun.com/debian-security/ bullseye-security main
deb http://mirrors.aliyun.com/debian/ bullseye-updates main non-free contrib
deb-src http://mirrors.aliyun.com/debian/ bullseye-updates main non-free contrib
deb http://mirrors.aliyun.com/debian/ bullseye-backports main non-free contrib
deb-src http://mirrors.aliyun.com/debian/ bullseye-backports main non-free contrib
EOF
更新软件源
apt update -y
apt install ifupdown2 -y

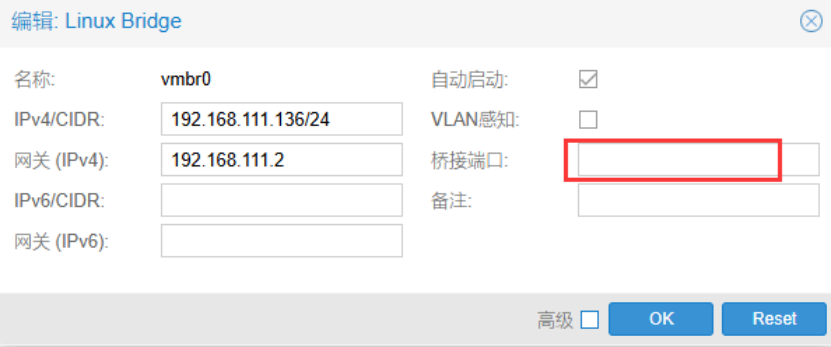

编辑虚拟交换机vmbr0，此处会修改默认的虚拟网络结构，先将默认的桥接端口ens33删除。

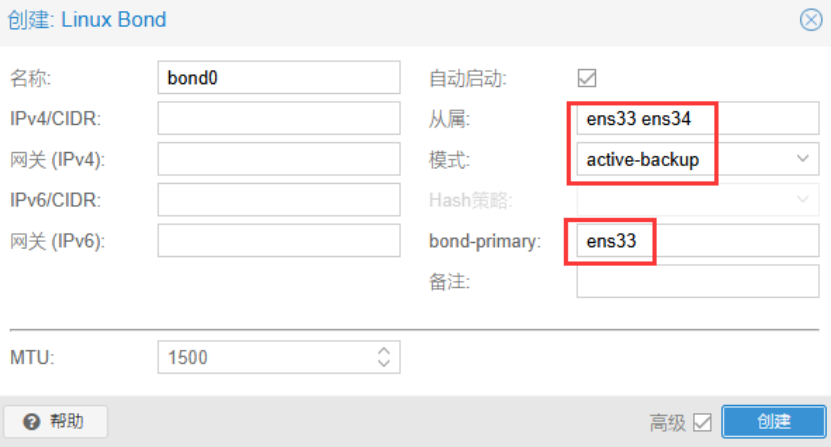

创建Linux Bond：bond0 ，将网卡1和网卡2聚合到bond0接口上。模式选择主备方式，第一块网卡为主，承担数据传输工作；只有当主网卡连接的链路发生故障时，流量才切换到备用网卡所连接的链路。模式也可配置为LACP，即基于LACP协议的链路聚合，该模式需要在物理交换机上配置后才生效。

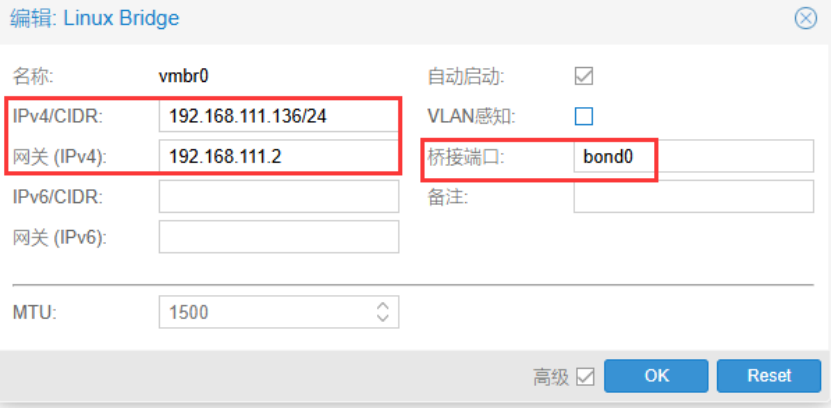

编辑虚拟交换机vmbr0，桥接bond0，用于传输PVE平台的管理流量。

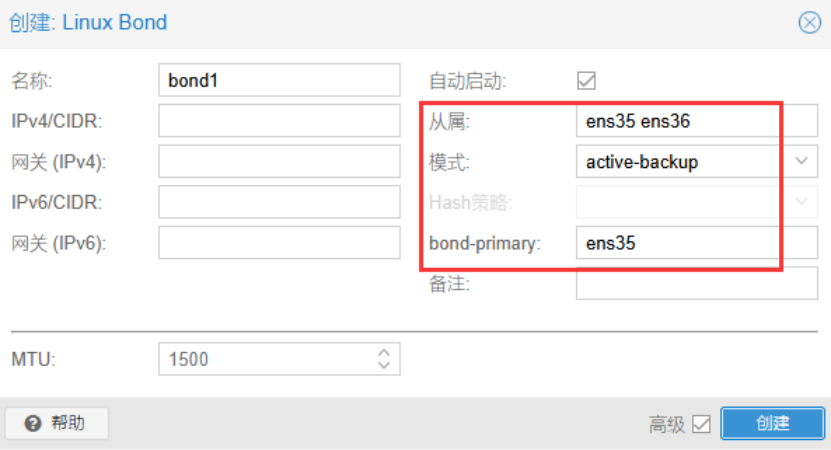

创建Linux Bond：bond1

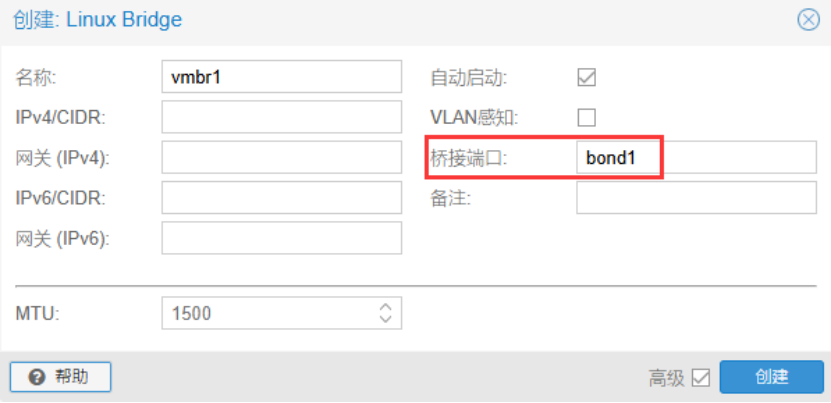

创建虚拟交换机vmbr1，桥接bond1，用于传输虚拟机的业务流量。

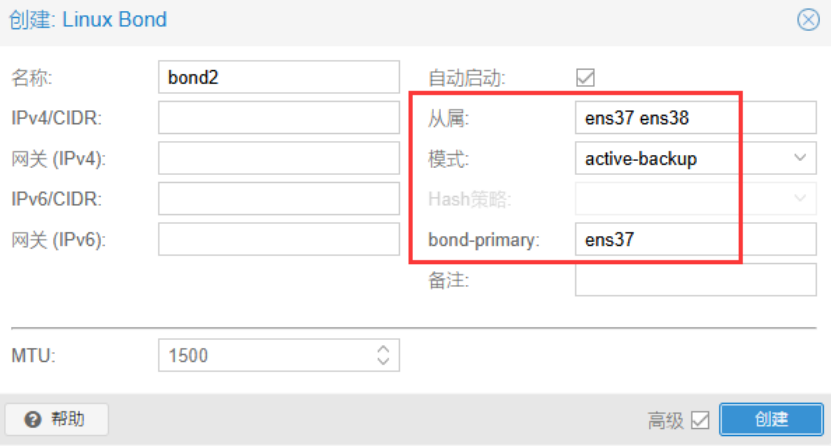

创建Linux Bond：bond2

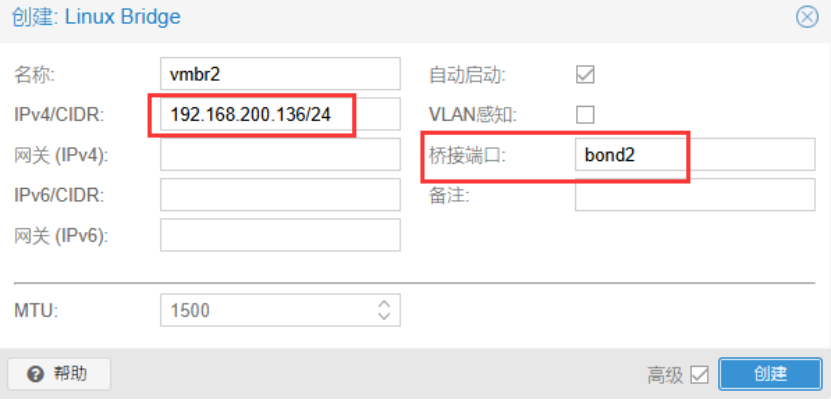

创建虚拟交换机vmbr2，桥接bond2，用于传输Ceph分布式存储系统的存储流量。IP地址填仅主机网络VMnet1对应网段中的可用IP地址，存储网络是一个独立的二层网络，不需要访问其它网段，因此不需要填网关。

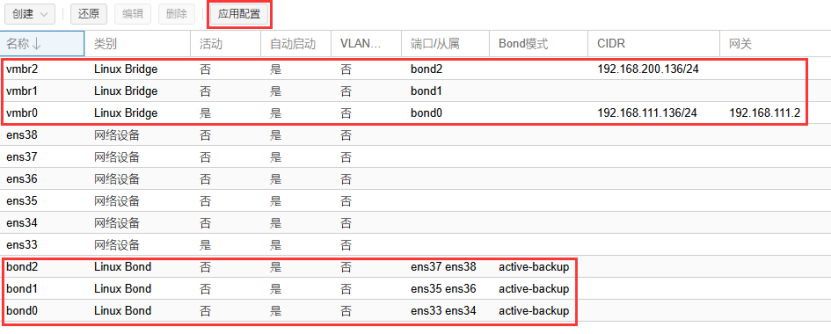

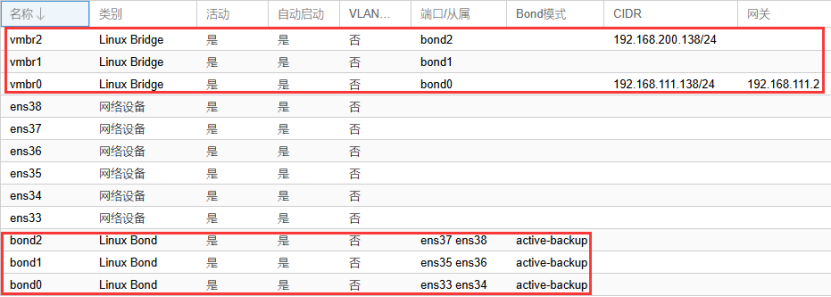

3个虚拟交换机配置如图所示，最后点击应用配置，使网络配置生效。
10、重复以上步骤配置节点2和节点3

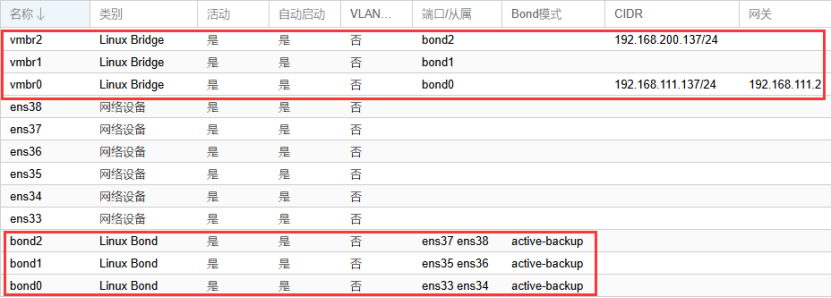

Pve2
Pve3
11、创建集群

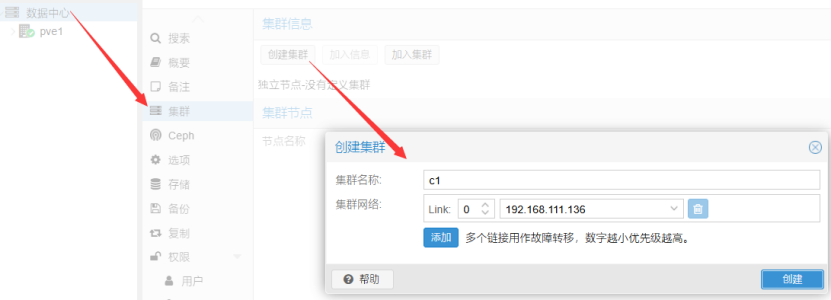

登录节点1的管理界面，创建集群，集群名自定义。当前集群只有一个节点，需要添加其它节点。

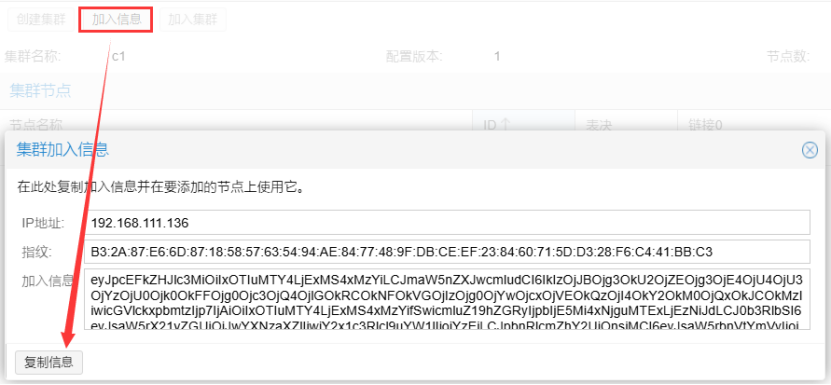

点击集群的“加入信息”并复制，该信息后续在其他节点加入集群时使用。

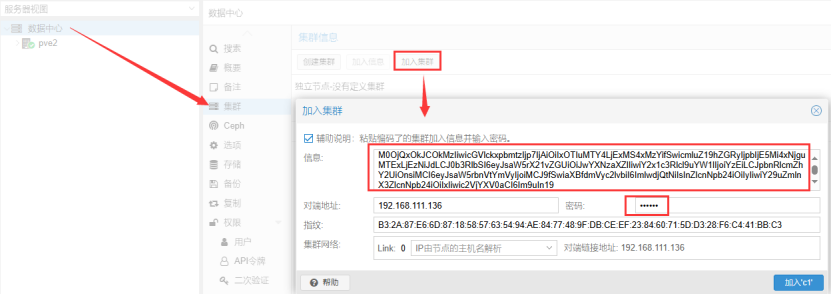

登录节点2的管理界面，加入集群，粘贴刚才复制的信息，密码为pve1的root密码。
登录节点3的管理界面，加入集群。

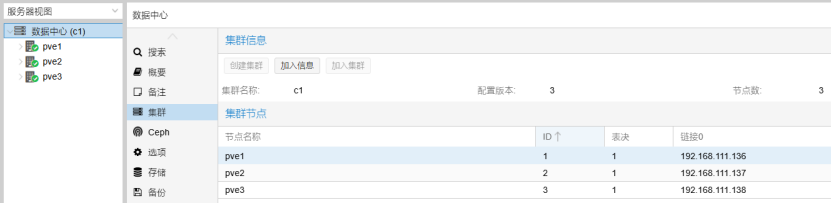

12、在任意节点均可查看集群状态和节点信息
安装ceph

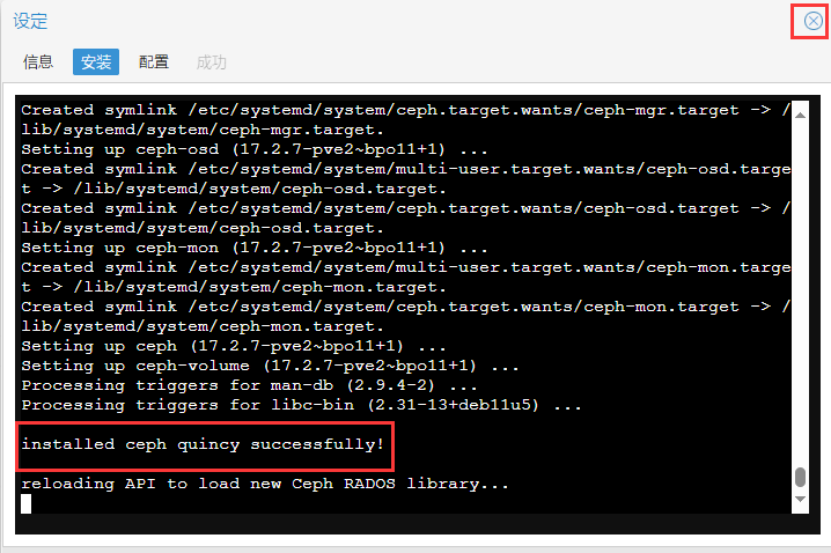

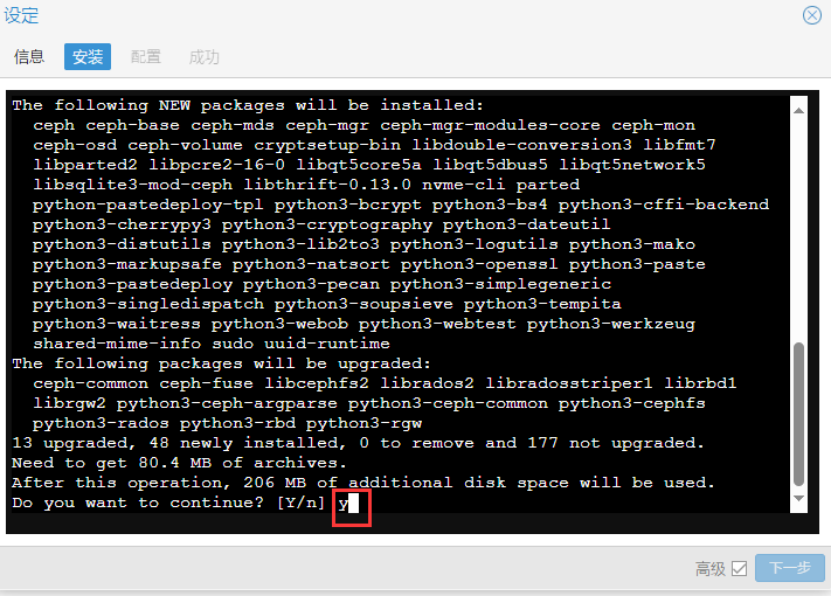

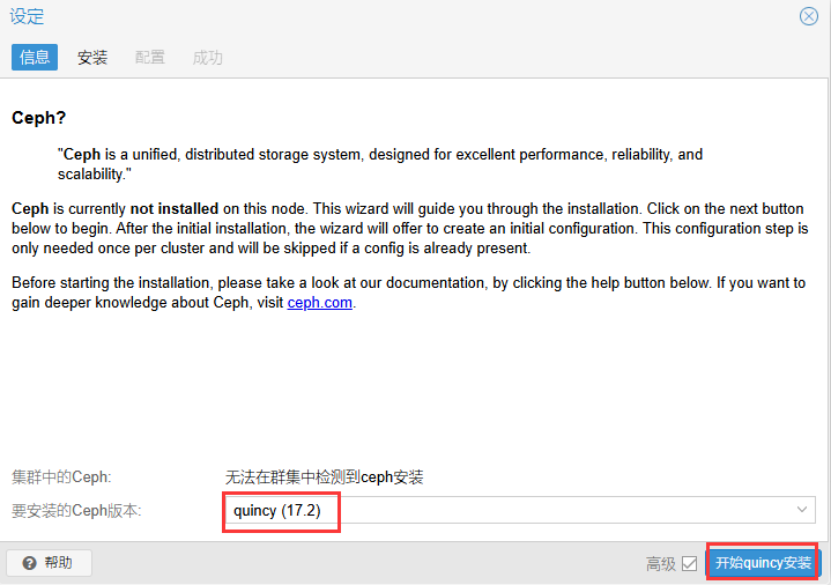

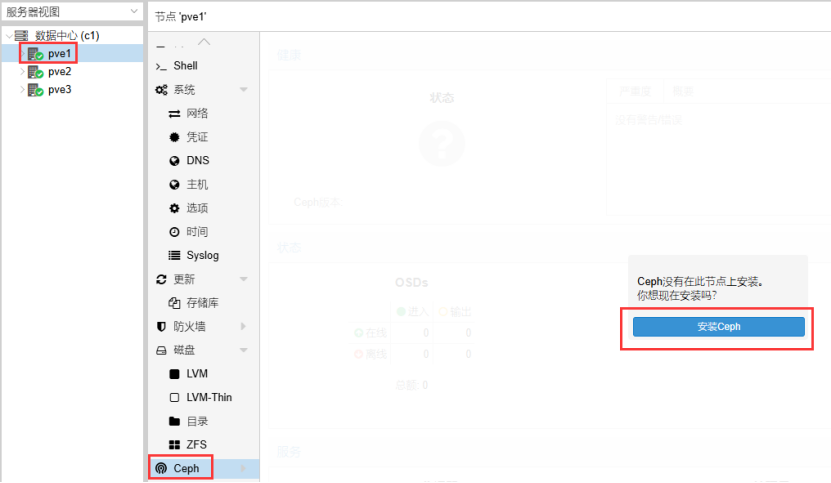

集群中选择节点1，选择Ceph-》安装Ceph

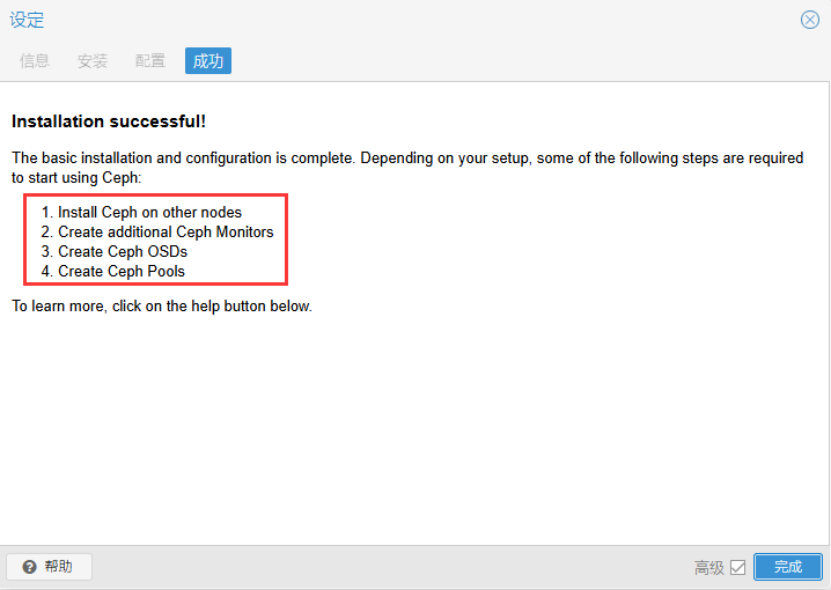

Ceph安装成功后，继续下一步。

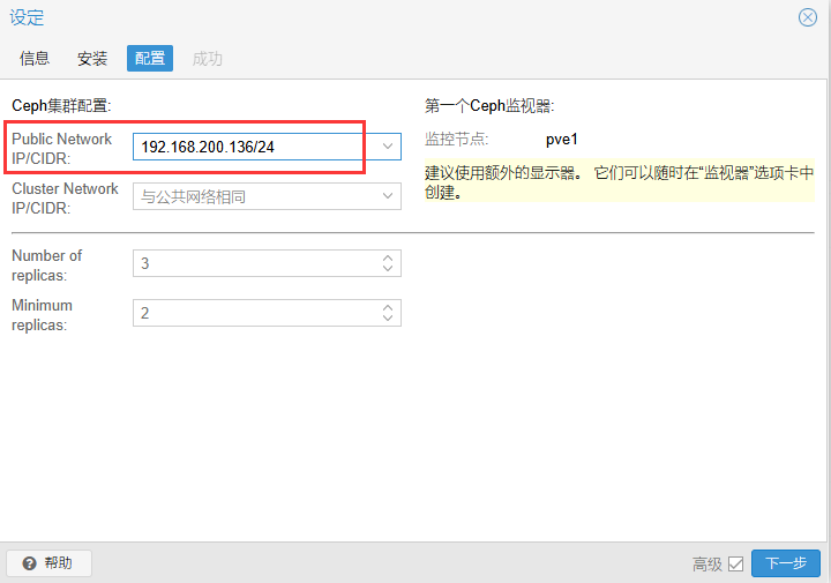

公共网络选择pve1节点的存储IP地址（不要选管理IP地址）。管理、业务、存储这3种流量要物理分流，走不同的物理网络通道。
选择节点2，选择Ceph-》安装Ceph。
选择节点3，选择Ceph-》安装Ceph。
3个节点都安装ceph后，需要创建Ceph 监视器、OSD磁盘、Ceph 存储池。

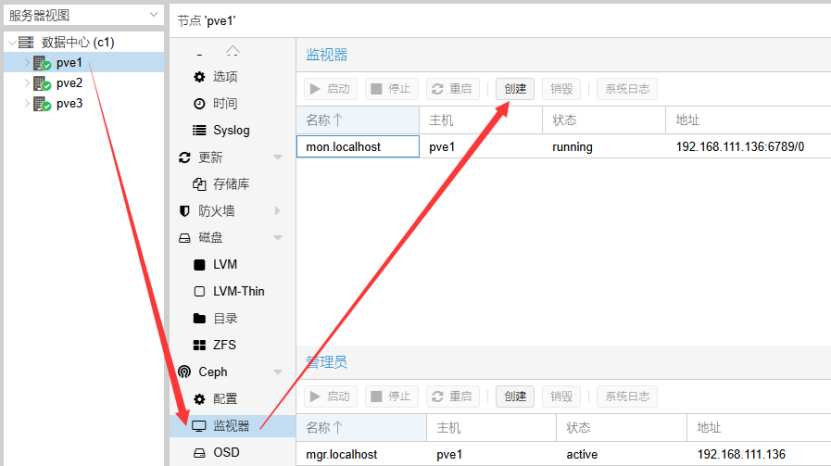

创建Ceph监视器

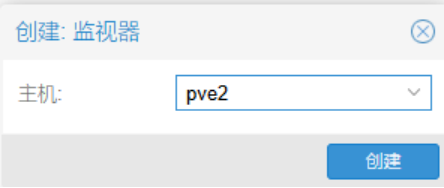

依次选择pve2和pve3

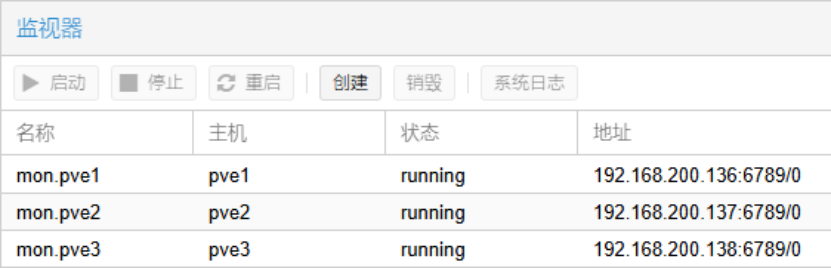

一共3个Ceph监视器

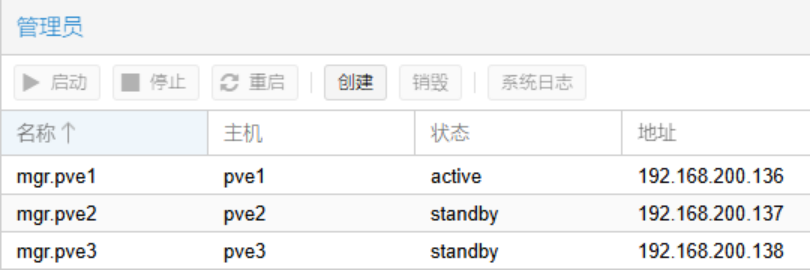

Ceph管理员和Ceph监视器的创建方式类似，继续添加节点2和节点3，一共3个管理员。其中，一个活动，两个备用。
创建OSD磁盘

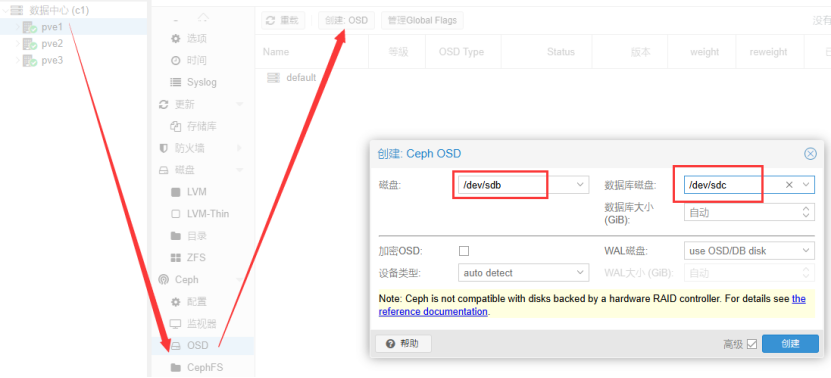

节点1，进入Ceph-》OSD，创建OSD磁盘。磁盘选择第二块硬盘sdb，第三块磁盘sdc作为数据库磁盘，主要用于缓存。
节点2和节点3同样操作

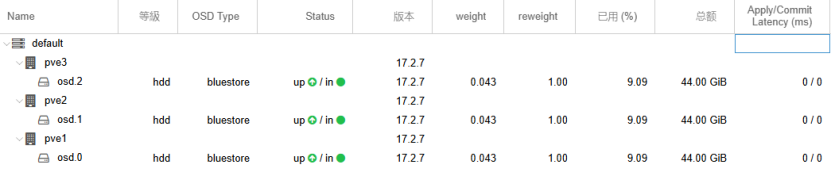

创建OSD完成后，集群一共有3个OSD磁盘

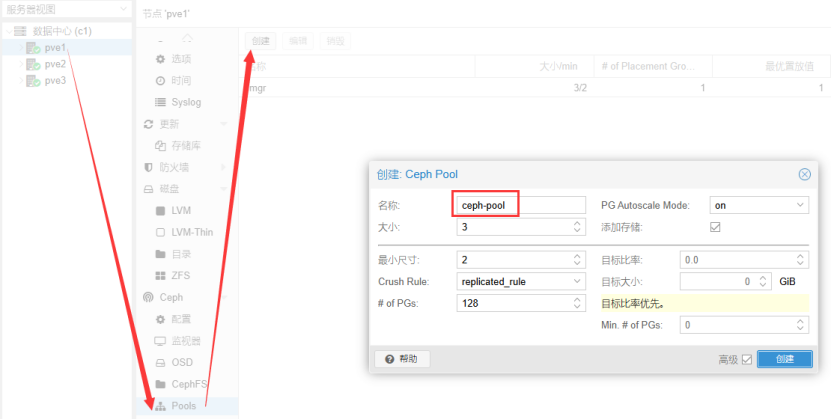

创建Ceph存储池
存储池可用于存放云平台上虚拟机的磁盘。池名称自定义。

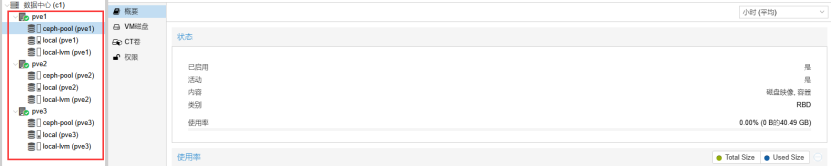

存储池创建成功后，每台主机都可以使用该存储池，后续创建虚拟机时选择该存储池即可
创建CephFS文件系统
用于存储云平台的ISO文件，需要先创建元数据服务器，再创建CephFS。依次创建3个元数据服务器

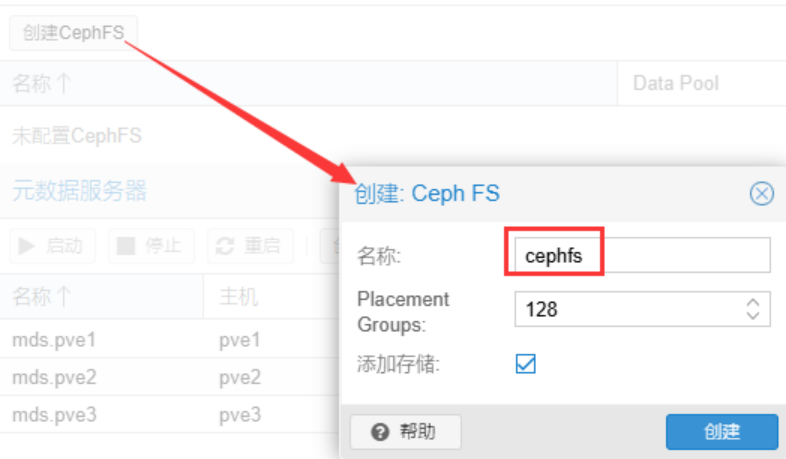

创建CephFS，名称自定义

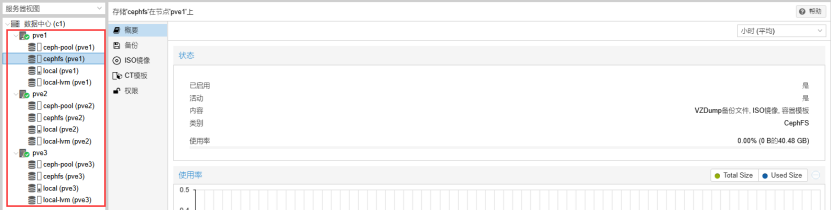

CephFS文件系统创建成功后，每台主机都可以使用该文件系统，主要用于存放ISO镜像文件。
至此，一个高阶版的超融合云平台搭建完成。
测试
将ISO文件上传到CephFS文件系统中。测试时使用TinyCore操作系统的iso文件

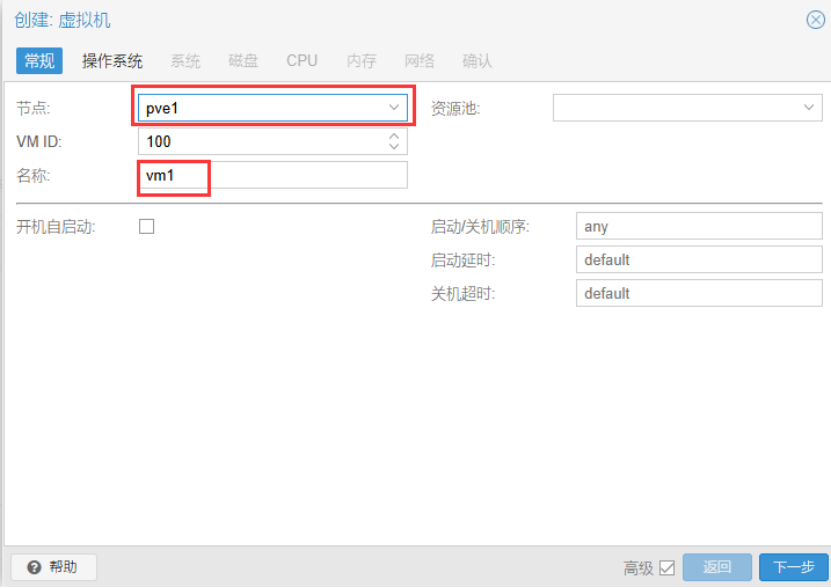

创建虚拟机，可以选择在哪个节点上运行虚拟机，虚拟机名称自定义
ISO存储选择cephfs文件系统，选择测试用的iso文件

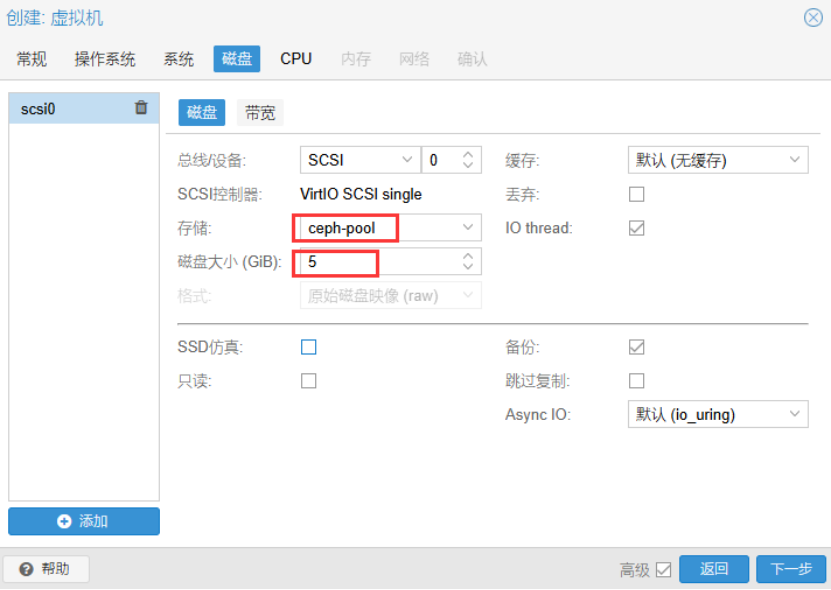

磁盘存放空间选择ceph-pool，磁盘大小5GB
内存128MB

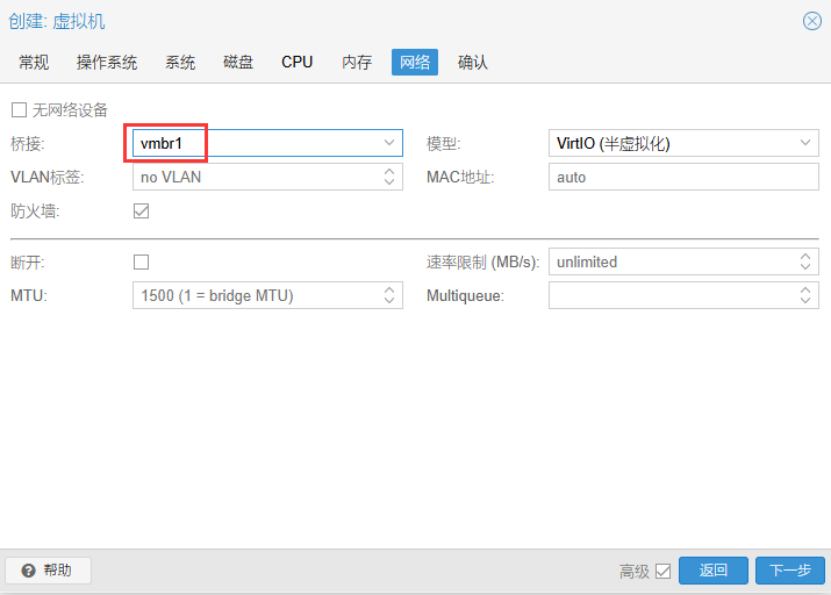

网络选择承载业务流量的虚拟交换机vmbr1，最后完成虚拟机的创建。
运行虚拟机

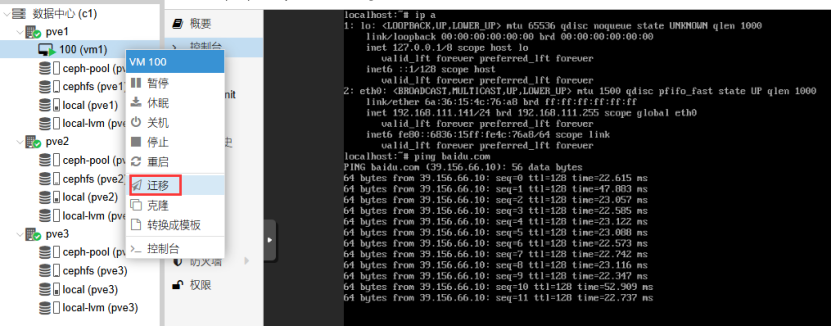

验证虚拟机是否自动获取IP地址，是否能ping通baidu.com。（若桥接网络是校园网等，桥接无效，虚拟机无网络，不需要验证网络功能）

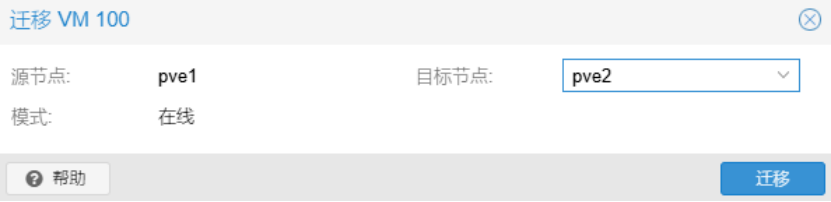

热迁移
迁移到可用的目标节点

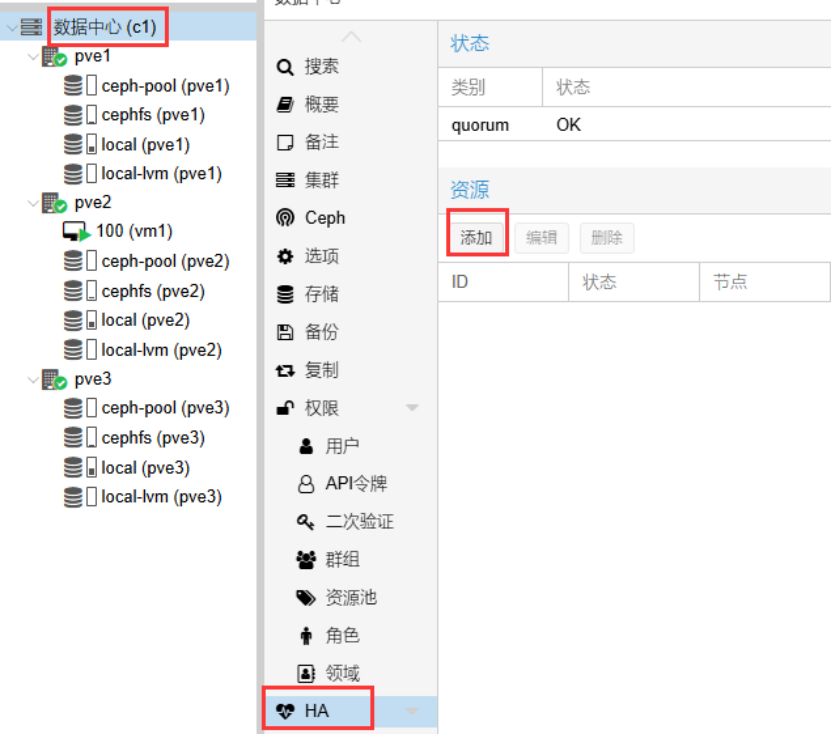

HA高可用

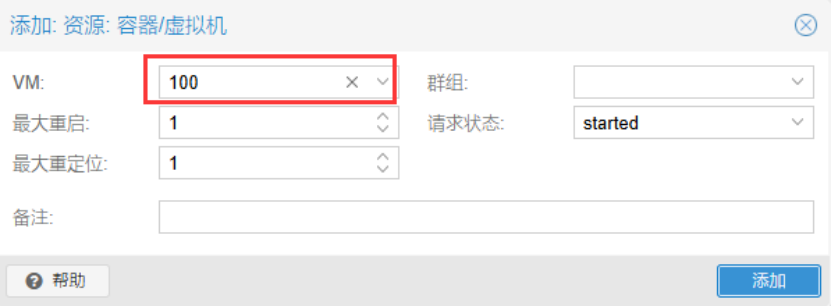

选择需要做高可用的虚拟机

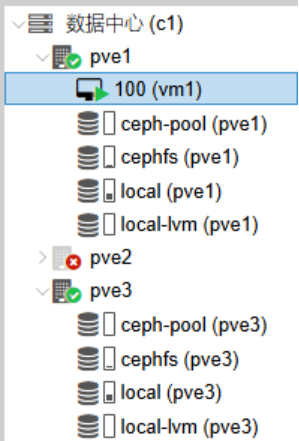

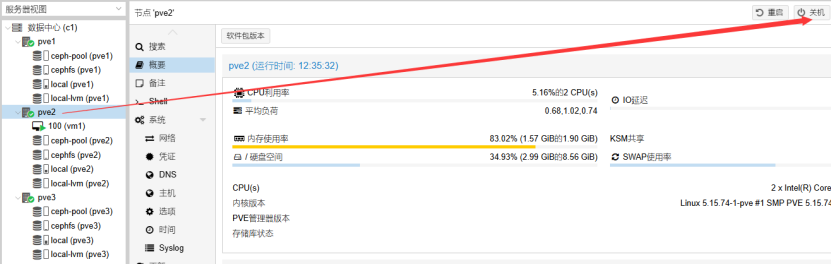

将虚拟机所在节点关机，验证虚拟机是否自动迁移到其它节点
节点pve2故障后，pve2上的虚拟机自动迁移到节点pve1上，且正常运行。
将任意聚合链路中的一个网卡断开连接，模拟网络的单点故障，测试发现虚拟机网络正常。
